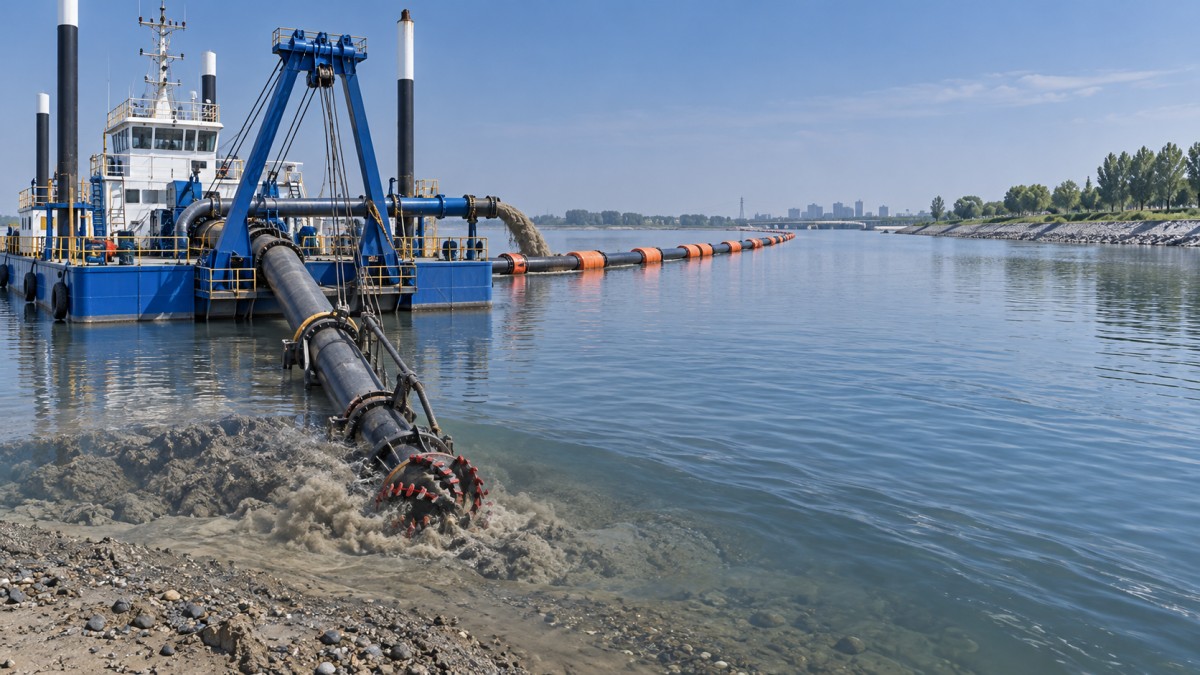

Cómo funciona una draga de corte en material compactado del lecho fluvial

Una draga de cabezal cortador puede funcionar bien en materiales compactados del lecho fluvial, pero solo cuando el sistema de corte, la capacidad de bombeo, la tubería de descarga y el método de operación se ajustan a las condiciones reales del lecho. La arena compactada, la arcilla dura, la grava cementada y los depósitos estratificados imponen una carga mucho mayor al cortador que los materiales aluviales sueltos. Una embarcación que produce de forma constante en arena suelta puede detenerse, sobrecargarse o sufrir un desgaste rápido al encontrar una capa densa.

Para un evaluador técnico, la primera pregunta no es si una configuración de succión con cortador puede excavar el material en absoluto. En muchos casos, puede hacerlo. La pregunta más útil es si puede mantener una tasa de producción aceptable sin desgaste excesivo del cortador, bloqueos frecuentes, posicionamiento inestable o una concentración de pulpa que el sistema de transporte no pueda manejar.

El rendimiento comienza en el lecho fluvial, no en la bomba

Los lechos fluviales compactados rara vez son uniformes. Un sitio puede contener arena superficial suelta sobre capas de arena densa, lentes de arcilla, bolsas de grava o materiales consolidados por flujos estacionales repetidos. La embarcación puede parecer adecuadamente especificada durante la excavación inicial y luego perder producción cuando el cortador alcanza un estrato más duro. Por ello, la investigación del lecho debe distinguir entre el tipo de material, el grado de consolidación, el tamaño de partícula, el espesor de las capas y los obstáculos incrustados.

La arena densa y el limo compactado generalmente requieren una fuerza de corte sostenida y un avance controlado. La arcilla cohesiva dura puede resistir el corte, pero también formar grandes terrones difíciles de incorporar al flujo de succión. La grava presenta otro desafío: el cortador debe aflojar la matriz, mientras que la bomba y la tubería deben permitir el paso de sólidos sin sedimentación. Si hay cantos rodados, residuos, raíces o desechos de construcción, el riesgo operativo aumenta considerablemente porque el cabezal cortador puede enfrentar cargas de impacto fuera de su capacidad normal de corte.

Una draga de cabezal cortador funciona mejor cuando el cortador fragmenta el material a un tamaño de partícula que la entrada de succión puede captar de inmediato. Por lo tanto, la excavación y el transporte hidráulico son inseparables. Cortar con demasiada agresividad puede producir terrones sobredimensionados o incorporar un volumen inestable de sólidos; cortar con demasiada suavidad deja el material compactado en su lugar y reduce la producción.

El diseño del cortador determina si la embarcación corta o simplemente raspa

El cabezal cortador debe seleccionarse según la resistencia esperada del lecho fluvial. Su geometría, disposición de dientes, diámetro, velocidad de rotación y par de accionamiento determinan la eficacia con la que penetra y afloja el material. Un cortador diseñado para arena suelta puede desplazarse rápidamente sobre un lecho firme, pero generar una penetración limitada. Aumentar únicamente la rotación no resuelve ese problema. Una alta velocidad de rotación con par insuficiente puede pulir o alterar la superficie en lugar de fragmentarla eficazmente.

Para materiales granulares compactados, el estado y el espaciamiento de los dientes son importantes, ya que los dientes desgastados reducen la penetración y aumentan la fuerza necesaria para mantener el avance. En materiales cohesivos, el cortador debe evitar rodar o embadurnar repetidamente la arcilla alrededor de la entrada. El objetivo es lograr un corte uniforme que produzca material lo suficientemente pequeño para la succión, en lugar de fallas grandes intermitentes seguidas de una pulpa diluida.

La evaluación técnica debe considerar el accionamiento del cortador junto con el sistema de giro de la embarcación y la disposición de pilotes de apoyo o anclaje. Un cortador tiene un valor limitado si el casco no puede mantener una posición de corte estable. El movimiento excesivo en la punta de la escalera provoca excavación irregular, fluctuaciones de par y densidad irregular de la pulpa. En un tramo fluvial confinado, la precisión de posicionamiento puede ser tan importante como la potencia instalada del cortador.

Los operadores también deben evitar evaluar la capacidad únicamente a partir de una cifra de potencia nominal. Dos embarcaciones con una potencia instalada similar pueden comportarse de manera muy diferente si una dispone de mayor par a la velocidad de trabajo, una caja de cambios mejor adaptada, un perfil de cortador más adecuado o un soporte estructural más resistente alrededor de la escalera y la boca de succión.

La producción está limitada por todo el sistema de pulpa

Una vez cortado el material compactado, la draga debe transportarlo a través de la tubería de succión, la bomba, la línea flotante, la tubería terrestre o la barcaza receptora. Muchos problemas aparentes del cortador son en realidad problemas de transporte hidráulico. Si la bomba no puede mantener una velocidad suficiente, las partículas más pesadas se sedimentan en la línea. Si la pulpa está demasiado diluida, la embarcación puede continuar trabajando mientras la producción por hora de operación sigue siendo baja. Si la concentración se vuelve demasiado alta, aumentan la carga de la bomba y el riesgo de bloqueo de la tubería.

La condición de operación más estable suele ser un equilibrio controlado entre el avance del cortador, la velocidad de giro, la profundidad de succión y la carga de la bomba. Un corte lento y constante suele proporcionar una producción más aprovechable que un corte agresivo que provoca repetidamente sobrecargas o la limpieza de la línea. Esto es particularmente relevante en materiales compactados, donde la resistencia a la excavación cambia en distancias cortas.

La distancia de descarga debe tratarse como parte de la selección de la embarcación. Una unidad de succión con cortador puede cortar con éxito el lecho fluvial, pero perder productividad práctica cuando el material debe recorrer una larga distancia o elevarse hasta un punto de disposición alto. La longitud de la tubería, el cambio de elevación, las curvas, el estado de las mangueras, las configuraciones de bombas de refuerzo y el tamaño esperado de los sólidos afectan la tasa de transporte alcanzable. Los evaluadores deben solicitar una evaluación de servicio basada en la disposición de descarga prevista, no solo en la configuración a bordo de la draga.

La profundidad y el acceso pueden cambiar la elección del equipo

El material compactado a poca profundidad no presenta las mismas exigencias que un material similar a un nivel de excavación profundo. Una mayor profundidad de excavación modifica la geometría de la escalera, reduce la palanca práctica de corte y puede dificultar un posicionamiento preciso. La variación del nivel del agua puede afectar aún más el calado, el acceso y el ángulo de trabajo de la escalera de succión.

En secciones fluviales estrechas o poco profundas, la embarcación también necesita suficiente espacio de maniobra para girar y avanzar con seguridad. Un sistema de cortador grande puede tener suficiente capacidad de excavación, pero ser ineficiente cuando el ancho disponible para el giro es restringido. A la inversa, seleccionar una draga compacta únicamente por el acceso puede provocar una capacidad crónicamente insuficiente cuando el lecho es más duro de lo previsto.

La cadena logística merece atención antes de que comience la excavación. El material liberado de un lecho compactado suele ser húmedo, denso y variable en granulometría. Cuando la producción debe trasladarse desde el tramo de dragado hasta un patio de almacenamiento, un área de procesamiento, un sitio de recuperación o un punto de entrega aguas abajo, puede ser necesaria una solución de transporte de poco calado junto con la embarcación de corte. UnaBarcaza de Transporte de Arena puede respaldar esta etapa cuando la profundidad de navegación interior es limitada y el material a granel húmedo debe transportarse sin un movimiento excesivo de la carga. El drenaje de la bodega de carga, la resistencia a la abrasión, la estabilidad ante cargas desplazables y el método de descarga disponible deben evaluarse según el estado real del material, en lugar de tratarse como detalles secundarios del transporte.

Suposiciones comunes que generan problemas

Una suposición frecuente es que un material más duro simplemente requiere un motor de cortador más grande. La potencia adicional puede ayudar, pero no corrige dientes inadecuados, capacidad de bombeo insuficiente, posicionamiento deficiente ni una línea de descarga incapaz de manejar los sólidos. Otra suposición es que el cortador siempre debe funcionar a máxima velocidad. En materiales compactados, una velocidad de rotación excesiva puede aumentar el desgaste y la turbulencia, aportando poca penetración adicional.

También es arriesgado clasificar un lecho fluvial como “arena” sin examinar cómo se comporta durante la excavación. La arena puede estar suelta, ser densa, estar cementada, mezclada con arcilla o contener grava y residuos. Estas condiciones requieren diferentes respuestas de corte y transporte. Un corte de prueba breve en ubicaciones representativas puede revelar más sobre la estabilidad operativa que una simple descripción de la superficie.

La planificación del desgaste es igualmente importante. Los dientes, adaptadores, brazos del cortador, revestimientos de succión, componentes de la bomba y curvas de la tubería pueden sufrir una abrasión acelerada cuando el material contiene partículas gruesas. El acceso para el reemplazo, la disponibilidad de repuestos y el tiempo necesario para cambiar los componentes de desgaste afectan el plan de producción realista. Una embarcación técnicamente capaz que requiere largas interrupciones para el mantenimiento rutinario por desgaste puede no ser la mejor opción para un proyecto fluvial con plazos ajustados.

Qué verificar antes de seleccionar una draga de cabezal cortador

• Perfil representativo del lecho fluvial, incluidas capas densas, contenido de grava, material cohesivo y probables obstrucciones.
• Profundidad de excavación requerida, rango de niveles de agua de trabajo, ancho del río, corriente y condiciones disponibles de anclaje o pilotes de apoyo.
• Par del cortador, configuración de dientes, resistencia de la escalera y protección contra el desgaste esperada para la clase de material.
• Capacidad de la bomba, diámetro de la tubería de succión, distancia de descarga, elevación y necesidad de apoyo de bombas de refuerzo.
• Producción esperada medida como sólidos entregados, no solo como volumen teórico de pulpa.
• Manejo del material después del dragado, incluidas las limitaciones de carga en barcaza, deshidratación, acopio, procesamiento o disposición.

Una draga de cabezal cortador es una solución viable para la excavación de lechos fluviales compactados cuando se evalúa como un sistema completo de excavación y transporte. Las decisiones de selección más sólidas se basan en adaptar el cortador a la resistencia del lecho, adaptar la bomba y la tubería a los sólidos producidos y confirmar que la embarcación puede mantener una posición de trabajo estable en toda la profundidad y el alcance requeridos. Este enfoque proporciona una base más fiable para evaluar la producción que depender únicamente del tamaño del cortador o de la potencia instalada.
