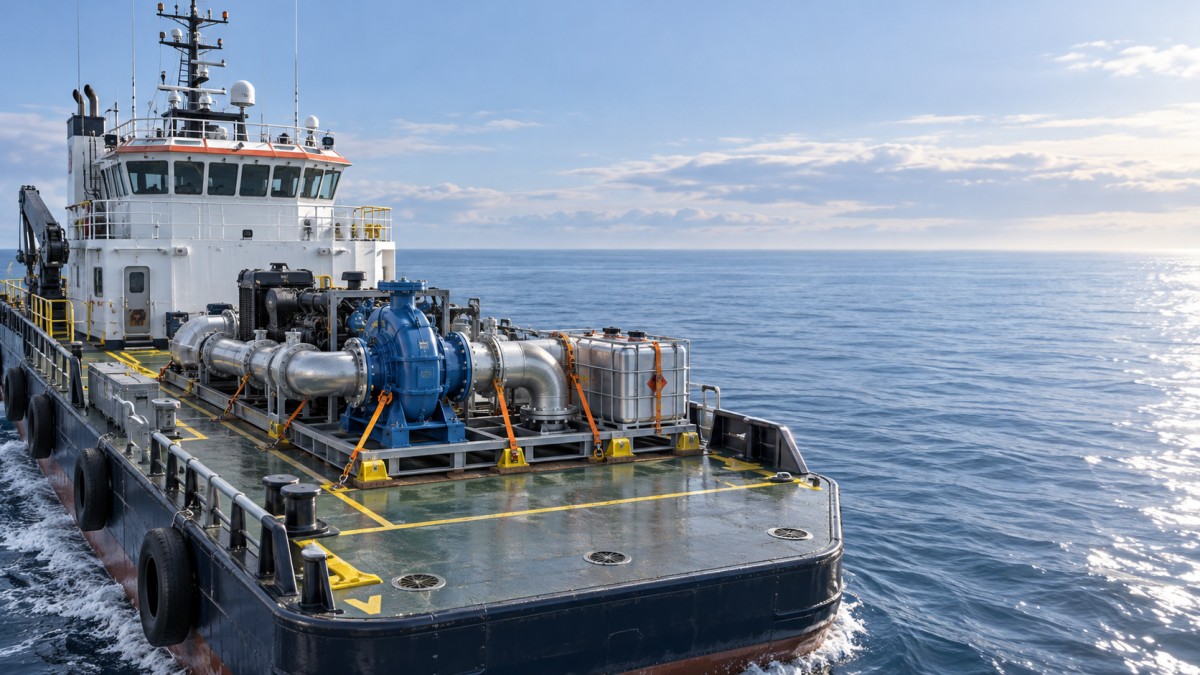

Cómo afectan los límites de carga de cubierta a las operaciones seguras de las embarcaciones de trabajo

Una embarcación de trabajo puede parecer ligeramente cargada y, aun así, operar fuera de una condición segura de carga en cubierta. Esto ocurre con frecuencia cuando una bomba pesada, un componente de repuesto, un contenedor de combustible, un accesorio de elevación o material recuperado se coloca cerca de un lado, en la proa o a gran altura sobre la cubierta. El peso total puede parecer aceptable; sin embargo, la embarcación puede desarrollar una escora excesiva, un francobordo reducido, un asiento deficiente o movimientos inestables al girar, remolcar, elevar cargas o trabajar con oleaje.

Los límites de carga de cubierta afectan la operación segura de las embarcaciones de trabajo porque no son simplemente una cifra máxima de carga. Definen cuánto peso pueden soportar de forma segura la estructura de la cubierta y la condición de estabilidad de la embarcación en una ubicación y estado operativo determinados. Por lo tanto, las decisiones seguras requieren verificar la carga total, la distribución de la carga, el centro de gravedad, el método de sujeción, la resistencia de la cubierta y los efectos adicionales del agua, el movimiento y los consumibles variables. Una carga manejable en el muelle puede volverse insegura una vez que la embarcación inicia trabajos de apoyo al dragado, transferencia de equipos o transporte de personal.

La carga de cubierta es un asunto de estabilidad, no solo estructural

Cada cubierta tiene una capacidad estructural. Una carga local excesiva puede deformar las planchas, sobrecargar las vigas de soporte, dañar las soldaduras o generar debilidad permanente alrededor de las cimentaciones de los equipos. Sin embargo, una embarcación de trabajo puede volverse operacionalmente insegura antes de que se produzcan daños estructurales visibles. El peso colocado por encima del nivel de la cubierta eleva el centro de gravedad vertical de la embarcación. El peso situado fuera de la línea central desplaza lateralmente el centro de gravedad de la embarcación. Ambas condiciones reducen la capacidad de la embarcación para volver a la posición vertical después de que fuerzas externas provoquen escora.

Esta distinción es importante durante las decisiones rutinarias. Un motor compacto, cabrestante, generador, caja de herramientas o bomba montada sobre patín puede caber físicamente en la cubierta, pero su posición aún puede producir un ángulo de escora inaceptable o reducir el margen de estabilidad restante. Del mismo modo, varias cargas moderadas agrupadas en una zona de trabajo pueden generar un problema de presión local sobre la cubierta, incluso cuando el desplazamiento total de la embarcación se mantiene dentro de un límite planificado.

Por lo tanto, el control de la carga de cubierta debe responder dos preguntas independientes:

• ¿Puede la cubierta y su estructura de soporte soportar esta carga en esta ubicación exacta?
• ¿Puede la embarcación transportar la carga de forma segura en su condición operativa prevista, incluidos el movimiento, la elevación, el remolque y la exposición meteorológica?

Ninguna de las dos preguntas debe asumirse a partir de la otra. Una cubierta estructuralmente resistente no proporciona automáticamente una estabilidad adecuada, y una embarcación estable no hace segura una cubierta sobrecargada.

Dónde suelen desarrollarse las condiciones inseguras

El riesgo suele aumentar durante trabajos temporales, más que durante la navegación normal. Una embarcación puede mantener una disposición de equipos habitual durante la mayor parte del turno y luego recibir mangueras de repuesto, equipos de elevación, herramientas de dragado, bidones de combustible, materiales de reparación o muestras recuperadas sin realizar una revisión de carga actualizada. El cambio puede parecer menor porque cada elemento es conocido, pero el efecto combinado puede ser considerable.

Un segundo problema es la carga desigual causada por la secuencia de trabajo. Los equipos suelen colocarse donde resulta más fácil acceder a ellos. El material puede acumularse junto a una escotilla, cerca del alcance de una grúa o a lo largo de una borda. Cuando los miembros de la tripulación se reúnen en el mismo lado para conectar mangueras o guiar una elevación, la escora se vuelve más pronunciada. El efecto de superficie libre en tanques parcialmente llenos puede reducir aún más la estabilidad, ya que el líquido se desplaza cuando la embarcación escora.

El agua retenida en cubierta merece una atención similar. Los desagües obstruidos, el agua de lavado, el agua de lluvia o los residuos de lodo añaden peso y pueden moverse libremente. No se trata solo de una cuestión de orden y limpieza. El agua estancada incrementa la carga de cubierta, modifica la tracción local y puede empeorar la escora cuando fluye hacia el lado más bajo.

Interpretar correctamente el límite de carga

La información sobre carga de cubierta puede expresarse como una carga total admisible en cubierta, una carga distribuida por unidad de superficie, una restricción de carga puntual o una combinación de estas. Estos valores deben interpretarse junto con la información operativa aprobada de la embarcación, en lugar de tratarlos como cifras intercambiables.

Una clasificación de carga distribuida no significa que un elemento pesado pueda colocarse en cualquier lugar. Por ejemplo, una máquina con patas de apoyo pequeñas puede ejercer una presión mucho mayor en cada punto de contacto de la que la cubierta está diseñada para soportar. Pueden necesitarse esteras de distribución de carga o cimentaciones diseñadas, pero solo deben utilizarse cuando se comprendan su área de apoyo, rigidez, fijación y efecto sobre el drenaje de la cubierta. Una capa suelta de madera colocada bajo una unidad pesada no constituye automáticamente una disposición adecuada para distribuir la carga.

Las fuerzas dinámicas pueden invalidar una evaluación realizada en el muelle

El peso estático es solo el punto de partida. Una embarcación de trabajo en movimiento se ve afectada por balanceo, cabeceo, estela, corriente, aceleración, fuerzas de la línea de remolque y movimientos de elevación. Estas fuerzas pueden aumentar las cargas efectivas en los puntos de sujeción y convertir una condición de estabilidad marginal en una insegura. Una carga compacta correctamente retenida durante la navegación en aguas tranquilas puede requerir una disposición diferente para operar en aguas expuestas.

Las operaciones de elevación son especialmente sensibles. Tan pronto como una carga queda suspendida de una grúa, pescante u otro sistema de elevación, su centro de gravedad efectivo puede desplazarse hacia afuera y hacia arriba. La escora resultante está influida por el peso suspendido, el radio de la pluma, el asiento de la embarcación, los niveles de los tanques, el viento y el movimiento de la carga. El personal no debe utilizar una clasificación general de cubierta como aprobación para una elevación; la disposición de elevación y la condición de estabilidad de la embarcación requieren una evaluación independiente.

El remolque y el empuje también modifican la situación operativa. Una carga de cubierta concentrada hacia la popa puede reducir el francobordo de reserva en popa, mientras que una carga en proa puede afectar la visibilidad, el asiento y la respuesta al oleaje. Si las mangueras de dragado, anclas o tuberías flotantes se manipulan desde un lado, la fuerza lateral temporal y la carga de cubierta deben considerarse conjuntamente y no como cuestiones independientes.

Una secuencia práctica de control antes de cargar

La planificación de carga no tiene que ser complicada, pero debe realizarse de manera deliberada siempre que cambie la disposición. Comience con la condición operativa real: nivel de combustible, agua dulce, estado del lastre, equipos instalados, número de tripulantes, herramientas ya a bordo y cualquier material retenido. Una condición nominal de “cubierta vacía” rara vez corresponde a la condición real en el momento en que llega un nuevo elemento.

1. Identifique la carga con precisión. Confirme el peso, las dimensiones, los puntos de apoyo, el centro de gravedad cuando corresponda y si el contenido puede desplazarse o retener agua.
2. Seleccione la posición en cubierta. Prefiera una ubicación baja, central y con soporte estructural. Evite colocar equipos pesados contra las barandillas, sobre vanos sin soporte o donde bloqueen rutas de evacuación, desagües, escotillas de acceso o equipos contra incendios.
3. Verifique los límites locales y globales. Compare la presión sobre la cubierta y la carga puntual con la información aprobada de la cubierta y, a continuación, evalúe el asiento, la escora y la condición de estabilidad resultantes de la embarcación.
4. Planifique la sujeción antes de iniciar el movimiento. Los puntos de sujeción, trincas, calzos, cunas y materiales antideslizantes deben ser adecuados para el movimiento previsto. Una carga no debe colocarse primero y “asegurarse después” mientras la embarcación puede moverse libremente.
5. Vuelva a verificar después de cargar. Observe la escora, el francobordo, el drenaje de la cubierta, el espacio libre alrededor de los equipos y cualquier cambio en la respuesta de la embarcación. Corrija una disposición deficiente antes de zarpar o de comenzar el trabajo.

Opciones de equipos que modifican el cálculo de carga de cubierta

Los trabajos de apoyo a la minería y al dragado pueden requerir que módulos de procesamiento, bombas, separadores, secciones de tubería, generadores o repuestos se transporten cerca del área de trabajo. Su valor operativo no elimina la necesidad de una revisión de carga específica para la embarcación. Una máquina de mayor capacidad puede introducir mayor peso muerto, una geometría de apoyo diferente, una mayor demanda de agua o la necesidad de mangueras y equipos eléctricos adicionales, todo lo cual afecta la disposición de la cubierta.

Por ejemplo, unadraga de diamantes de cadena de cangilones puede configurarse para capacidades de 100 t/h a 250 t/h, con rangos de potencia y consumo de agua indicados que varían según el modelo. Cuando equipos asociados, concentradores gravimétricos, mangueras o material recuperado se disponen en una embarcación de apoyo, la revisión debe abarcar el conjunto completo de trabajo y no solo la máquina principal. Las configuraciones de mayor capacidad pueden generar diferentes cargas de transporte y manipulación, incluso cuando cada componente individual parece manejable.

Cuando el material contiene arcilla, grava o mineral magnético que requiere etapas de separación, la planificación de cubierta también debe considerar dónde se ubicarán los contenedores temporales, los equipos de separación magnética, los equipos de muestreo y el manejo del agua de lavado. La disposición más segura suele ser aquella que reduce la reubicación repetida de elementos pesados durante las operaciones. Cada movimiento no planificado crea otra oportunidad para una carga asimétrica, una sujeción deficiente o un desagüe de cubierta bloqueado.

Señales de que el plan de carga debe detenerse y revisarse

Se justifica una revisión inmediata cuando la embarcación presenta una escora inexplicable, pierde el francobordo previsto, drena agua lentamente, muestra un asiento excesivo o responde de manera diferente a los giros y las estelas. Otras señales de advertencia incluyen la deflexión de la cubierta, rejillas dañadas, nuevas grietas alrededor de las cimentaciones, trincas flojas, carga que se desplaza o la necesidad de apilar equipos a mayor altura simplemente para conservar espacio de trabajo.

Las operaciones también deben detenerse cuando el peso de la carga se estima en lugar de confirmarse, cuando no se dispone de planos de cubierta aprobados o límites operativos, o cuando una elevación planificada no ha sido evaluada para la condición real de la embarcación. No se trata de cuestiones administrativas. Eliminan la información necesaria para decidir si la embarcación permanece dentro de los límites seguros estructurales y de estabilidad.

La carga segura de una embarcación de trabajo depende de tratar cada cambio en cubierta como un cambio en la condición operativa de la embarcación. Mantener las cargas pesadas bajas y cerca de la línea central, controlar la presión local, asegurar los equipos para movimientos reales, mantener el drenaje y reevaluar la embarcación después de cada cambio significativo evitará muchos incidentes de sobrecarga y estabilidad antes de que se desarrollen en el agua.
