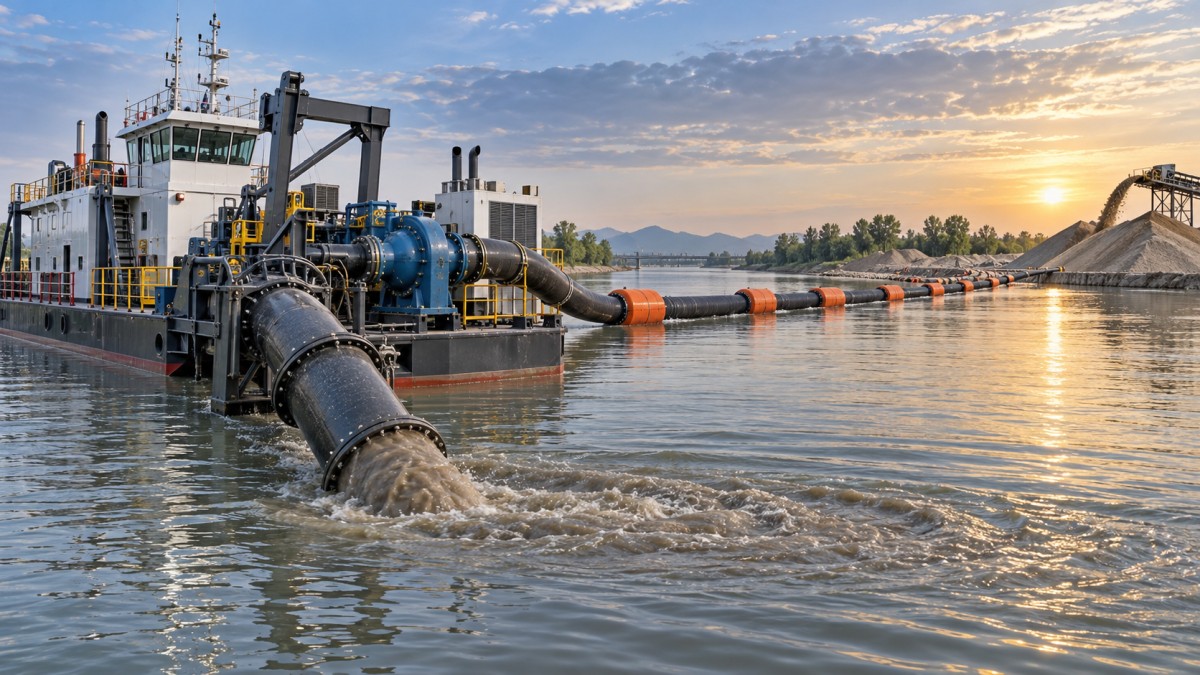

Cómo la selección de la bomba evita la cavitación en una draga con bomba para arena de río

Cómo el ajuste de la bomba evita la cavitación en una draga de arena fluvial con bomba

Para los evaluadores técnicos, el ajuste adecuado de la bomba es fundamental para mantener un caudal, una altura y una velocidad de pulpa estables en una draga de arena fluvial con bomba. Una bomba de tamaño insuficiente o mal ajustada puede generar zonas de baja presión, acelerar la cavitación, reducir la eficiencia de dragado y aumentar el desgaste de los impulsores, revestimientos y tuberías. La cuestión no es simplemente si una bomba puede mover agua o pulpa a una capacidad determinada. Se trata de si la bomba, la disposición de succión, el método de excavación, la línea de descarga, el perfil de sedimentos y la profundidad de operación funcionan conjuntamente en todo el rango de trabajo previsto.

La cavitación comienza cuando la presión local en la entrada de la bomba cae por debajo de la presión de vapor del líquido. Entonces se forman burbujas de vapor que colapsan al desplazarse hacia regiones de mayor presión dentro de la bomba. En un sistema de dragado, este colapso puede producir vibración, ruido, presión de descarga fluctuante, picaduras en los componentes en contacto con el fluido y transporte inestable de sólidos. Con arena fluvial abrasiva, la cavitación y la abrasión pueden reforzarse mutuamente: las superficies dañadas alteran aún más el flujo, mientras que las partículas afiladas aceleran la pérdida de material.

El punto de trabajo debe reflejar el sistema completo de pulpa

La selección de la bomba debe comenzar con una curva del sistema, no con un diámetro nominal de bomba o una potencia nominal del motor. La curva del sistema representa la altura requerida a diferentes caudales y combina la elevación estática, la fricción en las tuberías, los codos, las válvulas, los reductores, la elevación de descarga y las pérdidas asociadas al transporte de pulpa. La curva de la bomba muestra la altura que una bomba seleccionada puede producir a esos mismos caudales. Su intersección es el punto de trabajo operativo.

En una draga de arena fluvial con bomba, ese punto de trabajo cambia durante la operación real. Una tubería flotante más larga aumenta la pérdida por fricción. Una pila de acopio de descarga más alta incrementa la altura estática. El desgaste aumenta las holguras del impulsor y modifica el rendimiento de la bomba. Una entrada de succión parcialmente obstruida o material compactado en el cabezal de corte o perforación cambia la condición de entrada. Por lo tanto, evaluar únicamente la curva de agua limpia puede dar un resultado engañosamente favorable.

La región de operación preferida suele estar cerca del rango de máxima eficiencia de la bomba, dejando al mismo tiempo un margen suficiente para las variaciones previstas. Operar muy a la izquierda de la curva puede provocar recirculación e inestabilidad interna. Operar demasiado a la derecha puede aumentar la velocidad en el lado de succión, incrementar las pérdidas de entrada y reducir la presión disponible para evitar la formación de vapor. Ninguna de estas condiciones constituye una base adecuada para el dragado continuo.

La NPSH es la verificación de cavitación que no se puede omitir

El cálculo práctico de cavitación compara la altura neta positiva de succión disponible (NPSHa) con la altura neta positiva de succión requerida (NPSHr). La NPSHa está determinada por las condiciones del sitio y del sistema: presión atmosférica a la elevación del proyecto, temperatura del agua, nivel de agua sobre la entrada de la bomba, fricción en la tubería de succión, accesorios de entrada y pérdidas relacionadas con la pulpa. La NPSHr es proporcionada por el fabricante de la bomba para una bomba, impulsor, velocidad y condición de caudal específicos.

Una selección técnicamente justificable requiere que la NPSHa se mantenga por encima de la NPSHr con un margen operativo adecuado. El margen requerido no es un valor fijo universal; debe evaluarse frente a las recomendaciones del fabricante de la bomba, la variabilidad del nivel de agua, la carga de sólidos y las consecuencias de una interrupción o daños en los componentes. En aplicaciones de dragado, un cálculo basado en agua clara y en reposo puede subestimar la demanda real de succión, ya que la pulpa no se comporta como agua limpia.

La ruta de succión merece la misma atención que la línea principal de descarga. Una tubería de succión corta, recta y de tamaño adecuado normalmente produce menores pérdidas de entrada que una ruta con codos cerrados, reducciones bruscas, fugas de aire o una rejilla de residuos restrictiva. Las entradas de succión con inmersión insuficiente también pueden atraer vórtices de aire hacia el sistema. La entrada de aire no siempre produce inmediatamente daños clásicos por cavitación, pero puede desestabilizar el flujo, reducir el rendimiento de la bomba y hacer menos predecible la evaluación de la cavitación.

Las propiedades de los sedimentos modifican el cálculo de ajuste

El material fluvial rara vez es uniforme. La arena fina, la arena gruesa, la grava, las lentes de arcilla, los residuos orgánicos y las capas compactadas imponen exigencias muy diferentes a la bomba de dragado. El tamaño de partícula afecta la tendencia a la sedimentación y la resistencia en las tuberías. La concentración de sólidos afecta la densidad de la pulpa y la altura requerida para mover la mezcla. Las partículas duras y angulosas aumentan la exposición al desgaste, mientras que la arcilla cohesiva puede comportarse de forma diferente a la arena de flujo libre y puede requerir un enfoque de excavación distinto antes de que el transporte hidráulico sea estable.

La velocidad en la tubería debe ser lo suficientemente alta para limitar la deposición, pero una velocidad excesiva aumenta la pérdida por fricción y el desgaste. Esta es una tensión habitual en el ajuste: aumentar la velocidad puede evitar la sedimentación en una línea larga, pero puede llevar la bomba a una condición con mayores pérdidas de succión o un punto de trabajo desfavorable. La respuesta correcta rara vez es “instalar la bomba más grande disponible”. Consiste en equilibrar la velocidad de transporte, la concentración de sólidos, el requisito de altura, la velocidad de la bomba y el margen de desgaste para el material y la ruta reales.

Cuando el lecho del río incluye arena densa o depósitos compactados, el equipo de excavación también afecta la estabilidad de la bomba. Si el sistema de corte, perforación o inyección libera material de manera desigual, la bomba puede alternar entre agua diluida y cargas densas. Esos cambios rápidos pueden desplazar el punto de operación a lo largo de la curva y generar fluctuaciones de presión. Una alimentación más constante suele mejorar tanto el control de la producción como la resistencia a la cavitación.

Decisiones de configuración que protegen la bomba

Varias decisiones de diseño y operación deben revisarse conjuntamente en lugar de forma aislada:

• Velocidad de la bomba: Una mayor velocidad puede incrementar la altura y el caudal, pero también aumenta la NPSHr y la exposición al desgaste. El control de velocidad variable puede ser útil cuando varían la profundidad del río, la longitud de la tubería o las condiciones de alimentación.
• Selección del impulsor: El diámetro, la geometría de los álabes, el tamaño de paso y el material deben verificarse frente al tamaño de partícula esperado, la altura requerida y las condiciones de desgaste. Una elección de impulsor para agua limpia puede no ser adecuada para pulpa abrasiva.
• Disposición de las tuberías: Las rutas de descarga largas, los cambios de elevación, los numerosos codos y las tuberías de tamaño insuficiente modifican la curva del sistema. Se pueden considerar bombas de refuerzo cuando no sea posible cambiar la ruta, pero su ubicación y control deben evitar que la bomba principal quede sin alimentación suficiente.
• Condiciones de succión: La elevación de la bomba con respecto al nivel de agua, la inmersión de la entrada, la longitud de succión y la hermeticidad tienen consecuencias directas para la NPSHa.
• Instrumentación: La presión de succión, la presión de descarga, la velocidad de la bomba, la carga del motor, el caudal cuando sea práctico y las tendencias de vibración ayudan a los operadores a identificar un desajuste en desarrollo antes de que se produzcan daños importantes.

Los manómetros por sí solos no diagnostican todos los eventos de cavitación, especialmente cuando están mal ubicados o amortiguados por la pulpa. Aun así, una presión de succión decreciente combinada con una presión de descarga irregular, un sonido inusual, vibración creciente o una producción en descenso constituye un patrón de advertencia útil. Los resultados de las inspecciones también son importantes. Las picaduras localizadas, las superficies rugosas del impulsor y los daños anormales en los revestimientos deben motivar una revisión de las condiciones operativas, en lugar de tratarse como desgaste normal sin investigación.

El dragado profundo requiere un rango operativo más amplio

La excavación profunda es particularmente exigente porque la geometría de succión, la consistencia de la alimentación y la altura de descarga pueden cambiar a medida que avanza el trabajo. Puede ser necesario un cabezal de perforación o escariado para romper las capas compactadas, pero el sistema hidráulico debe ser capaz de admitir el material liberado sin sobrecargas repetidas ni falta de alimentación en la entrada. La evaluación debe incluir la profundidad de excavación prevista, el rango estacional del nivel de agua, la distancia de descarga, la granulometría del material y si el destino es un área de recuperación, una pila de acopio, una planta de procesamiento o una barcaza de transporte.

Este es el contexto operativo para equipos como unaDraga de arena de succión por perforación, donde la perforación mecánica o la inyección se combinan con la succión hidráulica. Los cabezales de perforación o escariado de alta resistencia pueden ayudar a aflojar arena densa y capas ligadas con arcilla, mientras que las bombas de pulpa resistentes al desgaste permiten un transporte continuo. Sin embargo, el cabezal de excavación no debe evaluarse por separado de la capacidad de la bomba y la resistencia de las tuberías; una herramienta de corte muy eficaz puede crear condiciones de alimentación que excedan un sistema de bombeo con un ajuste inadecuado.

Qué debe solicitar una revisión técnica

Antes de aprobar una configuración de dragado de arena fluvial, solicite las curvas de rendimiento de la bomba para la velocidad y el impulsor propuestos, información de NPSHr, la curva del sistema asumida, planos de la disposición de succión, detalles del diámetro y la ruta de las tuberías, y la base utilizada para las hipótesis de pulpa. Las muestras de material o información granulométrica fiable son especialmente valiosas. Si estos datos son inciertos, el diseño debe indicar la incertidumbre y conservar una vía de ajuste mediante control de velocidad, opciones de impulsor, cambios en las tuberías o la provisión de bombas de refuerzo.

Qingzhou Yongli Mining And Dredging Machinery Co., Ltd., establecida en 1997 en Qingzhou, provincia de Shandong, trabaja en embarcaciones de dragado y equipos de minería, incluidas configuraciones de succión con cortador, succión por chorro, cangilones de cadena, anfibias y succión por perforación. Su alcance abarca I+D, fabricación, instalación y puesta en marcha, operación de proyectos y asignación de personal. Para los evaluadores, esta perspectiva más amplia sobre los equipos es útil porque el ajuste de la bomba debe verificarse junto con el método de excavación, la disposición de la plataforma flotante, las piezas de desgaste y las condiciones prácticas de puesta en marcha en el sitio del proyecto.

Una bomba que parece adecuada en una ficha técnica aún puede cavitar cuando se instala con una disposición de succión desfavorable o se le solicita mover una pulpa más densa y abrasiva a través de una ruta más larga de la prevista. Por lo tanto, la decisión más fiable se basa en un rango operativo documentado, no en una única cifra de caudal nominal. Confirme las hipótesis hidráulicas desde el principio y luego verifíquelas nuevamente durante la puesta en marcha, a medida que se hagan visibles las condiciones reales del río y el comportamiento de los sedimentos.
