¿Qué profundidad de agua hace que una draga pequeña sea práctica para su proyecto?

Una draga pequeña resulta práctica cuando la profundidad de agua disponible es suficiente para mantener el casco a flote y operarlo de forma segura, permitiendo al mismo tiempo que el cabezal de succión, la escalera de corte o el accesorio de excavación alcancen el material objetivo con un ángulo productivo. No existe una cifra única de profundidad de agua que determine esta cuestión. Un estanque de profundidad limitada puede ser muy adecuado para una unidad compacta; un río más profundo puede seguir siendo inadecuado si el material está fuera del alcance de trabajo, el acceso está restringido o la ruta de descarga es demasiado larga.

Para los responsables de proyecto, la prueba útil no es «¿Qué profundidad tiene el agua?» de forma aislada. Es determinar si la profundidad, la variación del nivel de agua, la elevación del lecho, el perfil del material y el acceso al sitio permiten que la draga mantenga una posición de trabajo estable y alcance el rendimiento requerido sin reposicionamientos excesivos ni equipos auxiliares.

Comience por la profundidad operativa, no por la mayor profundidad medida

La profundidad del agua debe medirse en relación con la zona de trabajo prevista, incluidos los accesos poco profundos, los puntos de giro, las ubicaciones de anclaje y la ruta necesaria para llegar al depósito o a la sección de mantenimiento. La profundidad máxima registrada en un canal o estanque suele ser irrelevante si la draga debe atravesar una entrada poco profunda antes de llegar a ese lugar.

Para una draga pequeña flotante, el primer requisito físico es contar con espacio libre suficiente bajo el casco y los pontones. La máquina debe permanecer a flote durante las variaciones normales del nivel de agua, la acción menor de las olas y el descenso local del nivel causado por el bombeo u operaciones cercanas. Si el casco entra en contacto repetidamente con el lecho, las operaciones se ralentizan y el riesgo de daños aumenta rápidamente, especialmente cuando hay roca sumergida, madera, chatarra o terreno irregular.

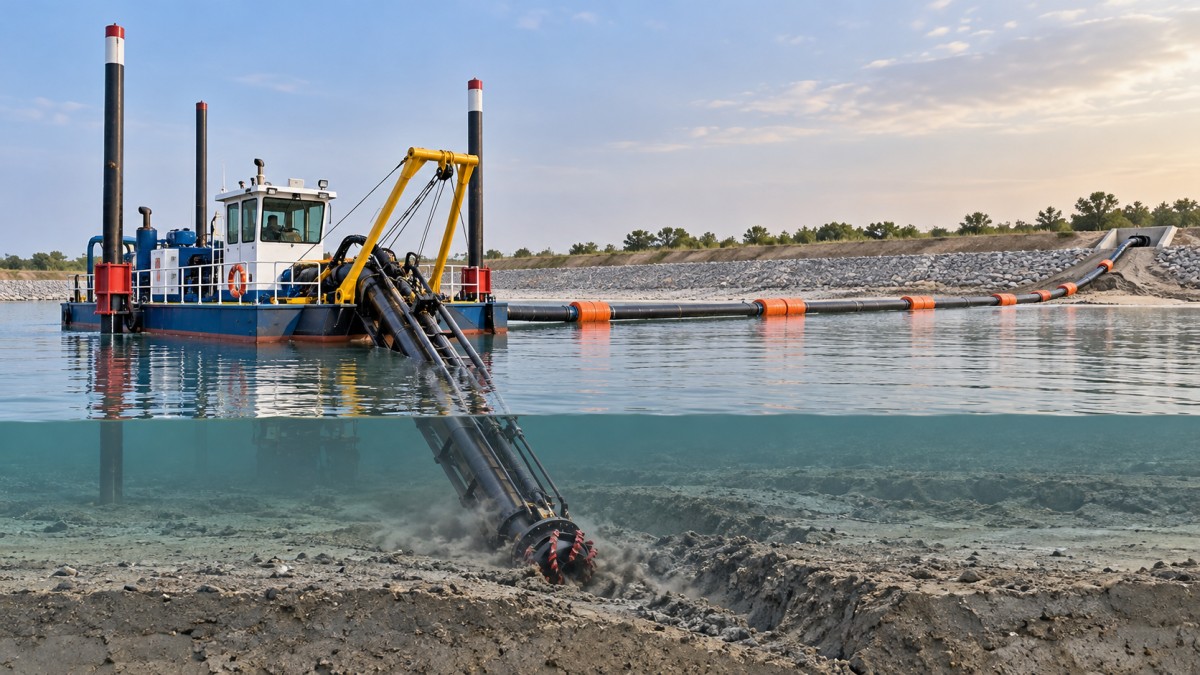

El segundo requisito es el alcance de excavación. Una draga de succión con cortador, por ejemplo, necesita que su escalera coloque el cabezal cortador sobre el lecho con un ángulo de trabajo adecuado. Si el agua es demasiado poco profunda, la escalera puede quedar demasiado horizontal, lo que reduce el control de corte y dificulta alimentar el material de manera constante a la línea de succión. Si el material objetivo está demasiado profundo para la escalera, la draga puede flotar con seguridad, pero aun así no alcanzar la zona de producción.

Por lo tanto, una evaluación práctica del sitio separa tres dimensiones:

• Profundidad de navegación: agua suficiente para la entrega, puesta a flote, desplazamiento y posicionamiento de la draga.
• Profundidad de trabajo: profundidad de agua que permite que la herramienta de excavación o la toma de succión trabajen eficazmente en el lecho.
• Profundidad del depósito: la distancia vertical desde la superficie del agua de operación hasta el material que realmente debe retirarse o recuperarse.

Estos valores pueden diferir significativamente dentro de un mismo proyecto. Un trabajo de mantenimiento en un margen poco profundo puede tener agua suficiente para una draga compacta cerca de la línea central, pero requerir un método diferente para el último tramo próximo a la orilla.

Cuando las aguas poco profundas favorecen una draga pequeña

Los equipos de dragado compactos suelen ser una opción sólida en estanques protegidos, canales estrechos, puertos pequeños, balsas de sedimentación, estanques mineros y zonas de mantenimiento fluvial de bajo volumen donde las embarcaciones más grandes no pueden entrar fácilmente. Su menor calado, su menor volumen de transporte y sus requisitos de puesta a flote más sencillos pueden reducir la cantidad de preparación temporal necesaria en el sitio.

Las aguas poco profundas son favorables cuando el material del fondo es accesible dentro del rango de trabajo del equipo y cuando la draga puede mantener su posición sin encallar. Los sedimentos finos, la arena suelta, la pulpa y los materiales aluviales relativamente uniformes suelen ser más fáciles de tratar en aguas restringidas que los lechos mixtos que contienen grandes rocas o arcilla fuertemente compactada.

Sin embargo, «poco profundo» no debe confundirse con «casi seco». Una draga flotante aún necesita suficiente agua bajo ella para maniobrar y suficiente agua circundante para condiciones estables de entrada de la bomba. En zonas muy poco profundas, una draga anfibia, un método basado en excavadora, una disposición de bombeo desde tierra o un plan de gestión del agua por etapas pueden ser más prácticos que forzar una draga pequeña flotante convencional a operar en el sitio.

La profundidad por sí sola no determina la producción

Un error común de planificación es aprobar una draga porque puede flotar físicamente en el sitio y descubrir después que la producción está limitada por el transporte del material en lugar de la excavación. Un corte corto y poco profundo puede ser manejado eficazmente por una unidad compacta, pero la misma máquina puede volverse ineficiente cuando la pulpa debe recorrer una larga distancia cuesta arriba, pasar por muchas curvas o atravesar un terreno que requiere reubicaciones frecuentes de tuberías.

La distancia de bombeo, la elevación de descarga, el diámetro de la tubería y la concentración de sólidos afectan la tasa de producción utilizable. La arena y la grava densas generalmente exigen un manejo de pulpa más controlado que el limo blando. Un perfil de material con rocas sobredimensionadas puede causar obstrucciones o requerir cribado antes de que el material llegue al sistema de bombeo. La arcilla pegajosa puede desplazarse mal en forma de terrones intactos y atrapar partículas minerales valiosas durante los trabajos de recuperación.

La profundidad del agua también interactúa con el anclaje. Una draga pequeña que trabaja en un estanque abierto puede necesitar líneas de anclaje, pilotes, cabrestantes o puntos en tierra para barrer su frente de trabajo siguiendo un patrón controlado. Si el agua tiene suficiente profundidad, pero las orillas no pueden proporcionar posiciones de anclaje fiables, la draga puede perder precisión y dejar cortes irregulares. En un canal estrecho, el espacio limitado para girar la escalera o mover los anclajes puede importar más que la profundidad nominal.

Utilice el perfil del lecho para decidir si el equipo compacto es suficiente

Antes de seleccionar una draga, establezca un perfil sencillo de profundidad y material en toda la zona de trabajo prevista. No es necesario que se convierta en un gran estudio topográfico para cada proyecto pequeño, pero debe identificar crestas poco profundas, hoyos repentinos, el espesor previsto del material recuperable, las pendientes de las orillas y los obstáculos. Una única cifra de profundidad media del agua puede ocultar las condiciones que determinan si una draga dedica su tiempo a producir o a reposicionarse.

Para proyectos mineros, adapte la profundidad del agua al flujo de recuperación

En la minería aluvial o de placeres, la draga debe evaluarse como parte de un sistema de recuperación y no como una máquina aislada. La profundidad del agua puede ser adecuada para la excavación, pero el proyecto aún puede tener un rendimiento insuficiente si la alimentación con arcilla llega a la planta de procesamiento sin un lavado suficiente, o si el equipo de recuperación no puede retener el oro fino de la fracción cribada.

Cuando una draga compacta alimenta un circuito de lavado móvil o modular, la conexión entre la producción de dragado y la capacidad de la planta merece especial atención. Una línea de procesamiento como laPlanta de lavado de oro de 300 tph puede ser relevante cuando la alimentación incluye arcilla pegajosa, grava, rocas o relaves que requieren reconcentración. Su valor en la evaluación no reside únicamente en la capacidad indicada: los responsables deben confirmar que la tasa realista de entrega de pulpa y sólidos de la draga, el dimensionamiento de las cribas, la disposición de recirculación de agua y las características del material sean compatibles con el flujo de recuperación seleccionado.

Esto es especialmente importante en sitios remotos. Una draga pequeña puede ser más fácil de movilizar y poner a flote que una embarcación mayor, pero un acceso deficiente para el combustible, los tramos de tubería, el tratamiento de agua, el manejo de relaves o el mantenimiento de la planta puede eliminar esa ventaja. El sistema práctico es el que puede operar continuamente dentro de las limitaciones del sitio, no simplemente la máquina más pequeña que cabe en el agua.

Una regla de decisión para la etapa de preselección

Por lo general, vale la pena avanzar una draga pequeña a la selección detallada cuando puede entrar al sitio con el nivel de agua operativo más bajo previsto, mantener una flotación segura en toda la zona de trabajo, alcanzar el material sin una geometría deficiente de la escalera y descargar la pulpa a través de una ruta de tubería manejable. Resulta menos atractiva cuando el acceso poco profundo impide una operación estable, el depósito se encuentra más allá de su profundidad de excavación efectiva o las condiciones del material requieren mayor fuerza de corte, capacidad de cribado o capacidad de recuperación de la que el sistema compacto puede proporcionar.

El siguiente paso más útil es trazar en un mismo plano de trabajo el punto de acceso más poco profundo, el corte requerido más profundo, las zonas de material del lecho y la ubicación de descarga. Esta vista normalmente revela si el proyecto necesita una draga pequeña, una embarcación de dragado mayor, equipo anfibio o una disposición combinada de procesamiento en agua y tierra.
